ZONE 0

ZONE 0 ZONE 1

ZONE 2

ZONE 1

II 1 G

Class I Div 1 A, B, C, D

HAZLOC

Ex ia IIC T4

T4

Ga

ATEX CODING

II 1

G

Equipment

group

Equipment

category

EU

Explosive

atmosphere

symbol

I: mining

M1: energised

M2: de-energised*

II: non-mining

1: zone 0

2: zone 1

3: zone 2

Gas

* in presence of explosive atmosphere

ELECTRICAL PROTECTION CONCEPTS

Standard IEC/EN Code Zone

60079-11

Ex ia

Intrinsic

Safety

0

Ex ib 1

Ex ic 2

CSA C22.2 No. 60079-11, UL 60079-11 and UL 913

GAS GROUPS

Gas group Representative test gas

I Methane (mining only)

IIA Propane

IIB Ethylene

IIC Hydrogen

Gases are classified according to the ignitability of gas-air mixture.

Refer to IEC/EN 60079-20-1 for classification of common gases and vapors.

TEMPERATURE CLASS

T class Maximum surface temperature

T1 450°C

T2 300°C

T3 200°C

T4 135°C

T5 100°C

T6 85°C

EQUIPMENT PROTECTION LEVEL

Equipment protection level Zone

ia 0 (Ga)

ib 1 (Gb)

ic 2 (Gc)

HAZLOC CODING

Class Group

Division

1 2

I

Gases,

vapors,

liquids

A: Acetylene

Explosive and

always dangerous

Where ignitable

concentrations of

flammable gases,

vapors or liquids

are not likely to

exist under

normal operating

conditions.

B: Hydrogen

C: Ether

D: Hydrocarbons,

fuels, solvents

PIXA

®

Z0

ATEX HAZLOC

ZONE 0 Class I Div 1

ZONE 1 Class I Div 1

ZONE 2 Class I Div 2

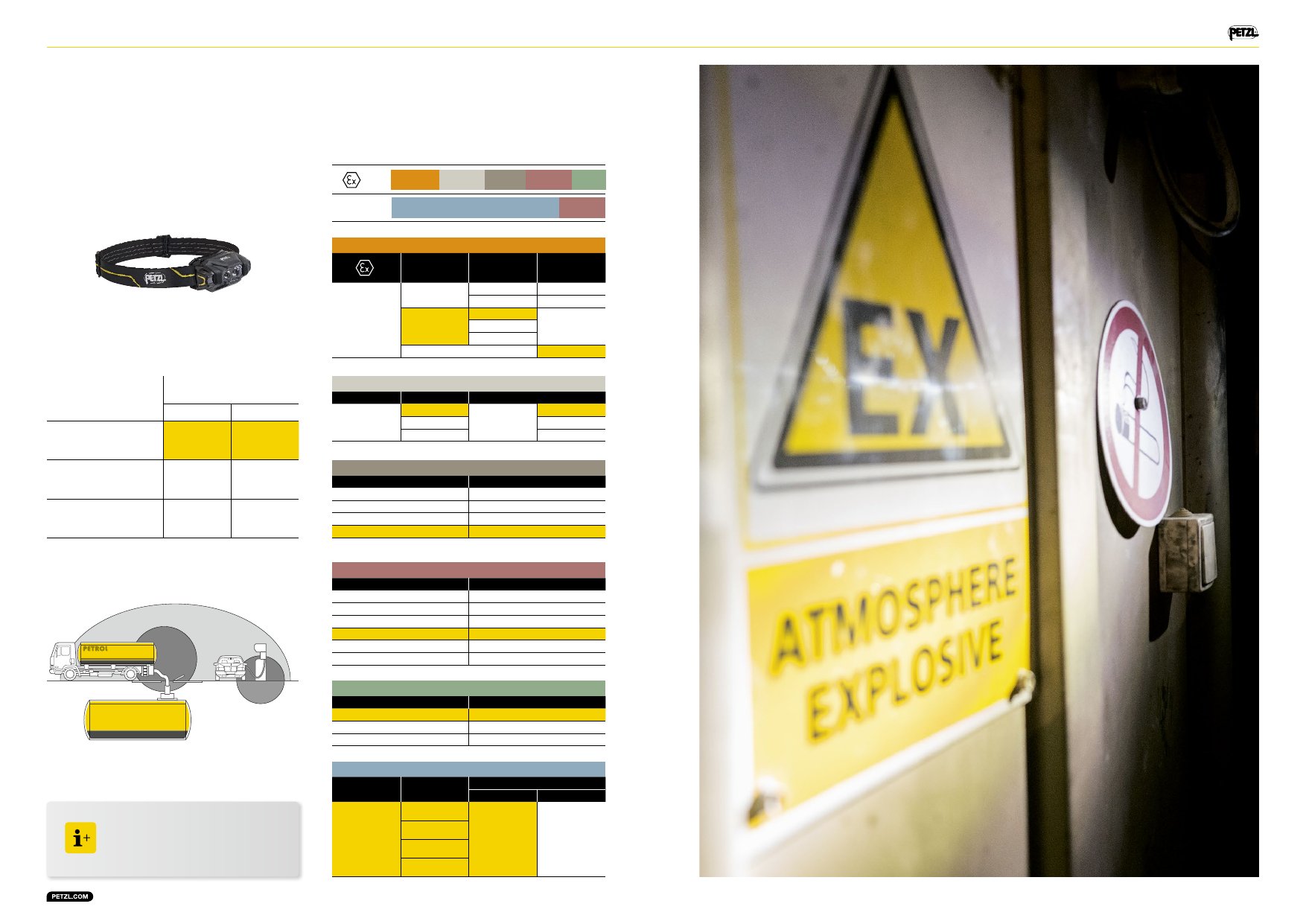

Les atmosphères explosibles

Comment lire un marquage ATEX, HAZLOC

de la lampe frontale PIXA Z0 ?

Exemple de zone ATEX (combustible de type gaz)

Si un risque d’explosion est identifié dans un environnement, les emplacements dangereux sont classés en zones à risque, selon la fréquence

et le type de combustibles, gaz ou poussières. Tous les matériels utilisés dans ces zones doivent alors être conformes aux réglementations

en vigueur dans ce type de zones (ATEX et/ou HAZLOC).

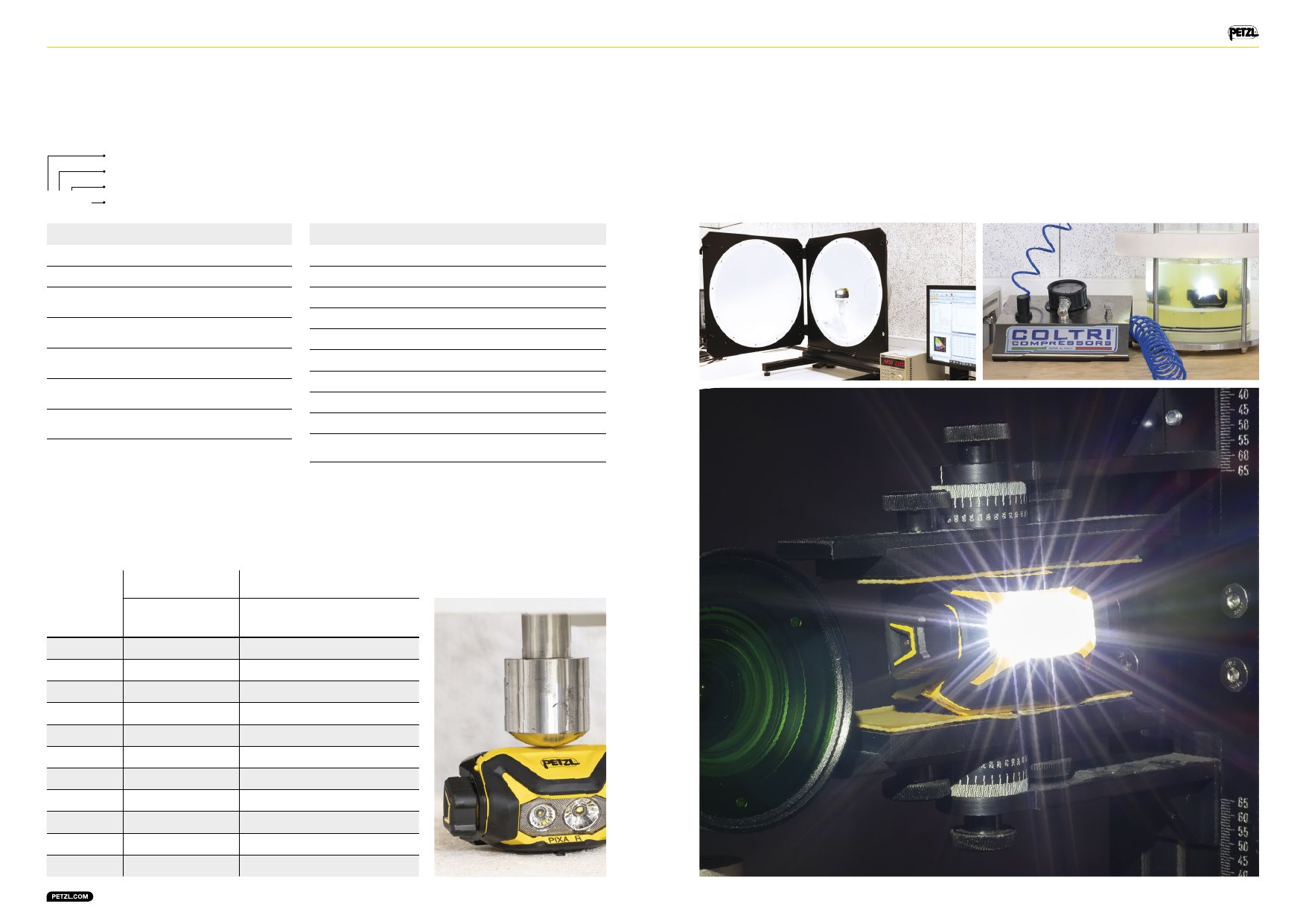

PIXA Z0 a été conçue pour répondre aux contraintes des métiers

de l’industrie et de la maintenance en environnements explosibles,

grâce à ses certifications ATEX zone 0 (II 1 G Ex ia IIC T4),

HAZLOC (Class I Div 1 A, B, C, D T4) et IECEx (Gas : Ex ia IIC T4 Ga).

Robuste, étanche et résistante à certains produits chimiques,

elle s’adapte aux usages intensifs et exigeants des professionnels.

Pour plus d’informations sur les réglementations

ATEX et HAZLOC, consultez Petzl.com

Atmosphère explosible

Combustible de type gaz

Permanente ou pendant

de longues périodes

Occasionnelle

Accidentelle

Classement des zones ATEX / HAZLOC
