1 2
3
1 2
3 4
5
ABSORBICA-I
JAG RESCUE
KIT
JAG RESCUE
KIT
ASAP LOCK
JANE-Y
RING OPEN
CAPTIV
RIG
ASCENSION
FOOTCORD
CROLL
CAPTIV
RIG
I n f o r m a z i o n i n o n e s a u s t i v e. C o n s u l t a r e l e a l t r e p a g i n e c o m e p u r e l e n o t e i n f o r m a t i v e d’u t i l i z z o e i m a n u a l i t e c n i c i. F o r m a z i o n e t e c n i c a i n d i s p e n s a b i l e.
3. Sulla corda dell’infortunato,
il soccorritore installa il suo pedale
a bilanciere sulla maniglia bloccante
ASCENSION.
4. In contrappeso sul suo pedale,
il soccorritore blocca lo scorrimento della
corda nel CROLL e solleva l’infortunato.
Sgancia il CROLL e recupera al massimo
la corda nel discensore RIG.
5. Il soccorritore, in tensione sul RIG,
recupera la sua maniglia. Installa un
moschettone di frenaggio e accompagna
l’infortunato fino al suolo.

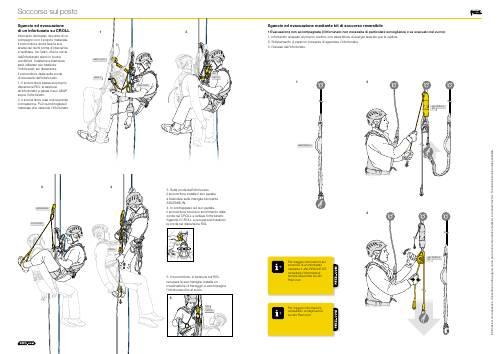

Sgancio ed evacuazione
di un infortunato su CROLL
Intervento dal basso da parte di un
compagno con il proprio materiale.
Il soccorritore dovrà fare la sua
analisi dei rischi prima d’intervenire
e verificare, tra l’altro, che le corde
dell’infortunato siano in buone
condizioni. Il sistema a bilanciere
sarà utilizzato per trasferire
l’infortunato sul discensore.
Il soccorritore risale sulla corda
di sicurezza dell’infortunato.
1. Il soccorritore passa sul proprio
discensore RIG, si assicura
all’infortunato e passa il suo ASAP
sopra l’infortunato.
2. Il soccorritore crea una seconda
connessione. Può quindi togliere il
materiale che ostacola l’infortunato.
Soccorso sul posto
Sgancio ed evacuazione mediante kit di soccorso reversibile
• Evacuazione non accompagnata (l’infortunato non necessita di particolare sorveglianza o va evacuato nel vuoto):
1. Infortunato sospeso al proprio cordino con assorbitore di energia lacerato per la caduta.
2. Sollevamento (il paranco consente di sganciare l’infortunato).
3. Discesa dell’infortunato.
Per maggiori informazioni sul
soccorso di un infortunato
mediante il JAG RESCUE KIT,
consultare l’informazione
tecnica disponibile sul sito
Petzl.com
Per maggiori informazioni:
consultare i consigli tecnici
sul sito Petzl.com
