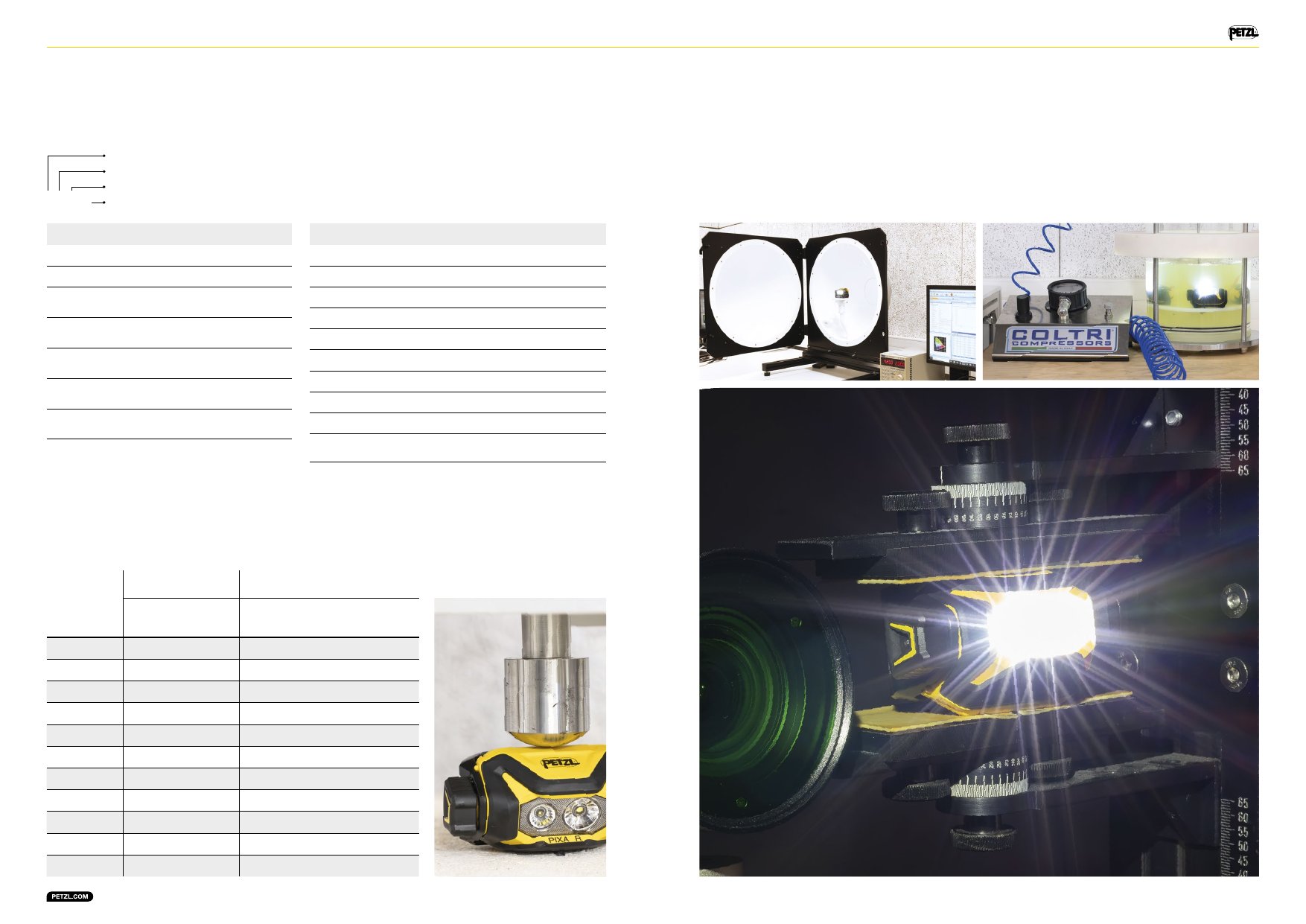

ZONE 0

ZONE 0 ZONE 1

ZONE 2

ZONE 1

II 1 G

Class I Div 1 A, B, C, D

HAZLOC

Ex ia IIC T4

T4

Ga

ATEX CODING

II 1

G

Equipment

group

Equipment

category

EU

Explosive

atmosphere

symbol

I: mining

M1: energised

M2: de-energised*

II: non-mining

1: zone 0

2: zone 1

3: zone 2

Gas

* in presence of explosive atmosphere

ELECTRICAL PROTECTION CONCEPTS

Standard IEC/EN Code Zone

60079-11

Ex ia

Intrinsic

Safety

0

Ex ib 1

Ex ic 2

CSA C22.2 No. 60079-11, UL 60079-11 and UL 913

GAS GROUPS

Gas group Representative test gas

I Methane (mining only)

IIA Propane

IIB Ethylene

IIC Hydrogen

Gases are classified according to the ignitability of gas-air mixture.

Refer to IEC/EN 60079-20-1 for classification of common gases and vapors.

TEMPERATURE CLASS

T class Maximum surface temperature

T1 450°C

T2 300°C

T3 200°C

T4 135°C

T5 100°C

T6 85°C

EQUIPMENT PROTECTION LEVEL

Equipment protection level Zone

ia 0 (Ga)

ib 1 (Gb)

ic 2 (Gc)

HAZLOC CODING

Class Group

Division

1 2

I

Gases,

vapors,

liquids

A: Acetylene

Explosive and

always dangerous

Where ignitable

concentrations of

flammable gases,

vapors or liquids

are not likely to

exist under

normal operating

conditions.

B: Hydrogen

C: Ether

D: Hydrocarbons,

fuels, solvents

PIXA

®

Z0

ATEX HAZLOC

ZONE 0 Class I Div 1

ZONE 1 Class I Div 1

ZONE 2 Class I Div 2

Classif icazione delle zone ATEX / HAZLOC

Atmosfera esplosiva

Combustibile tipo gas

Permanente o per lunghi periodi

Occasionale

Accidentale

Per maggiori informazioni sulla normativa ATEX

e HAZLOC, consultare il sito Petzl.com

PIXA Z0 è stata progettata per rispondere alle esigenze

delle attività dell’industria e della manutenzione in ambienti

con rischio di esplosione, grazie alle sue certificazioni ATEX

zona 0 (II 1 G Ex ia IIC T4), HAZLOC (Class I Div 1 A, B, C, D T4)

e IECEx (Gas: Ex ia IIC T4 Ga). Robusta, impermeabile e resistente

ad alcune sostanze chimiche, è ideale per gli utilizzi intensivi e

impegnativi dei professionisti.

Se in un ambiente è identificato un rischio di esplosione, le zone pericolose sono classificate come zone a rischio, in base alla frequenza

e al tipo di combustibile, gas o polvere. Tutti i materiali utilizzati in queste zone devono quindi essere conformi alle normative in vigore in

questo tipo di zona (ATEX e/o HAZLOC).

Esempio di zona ATEX (combustibile tipo gas)

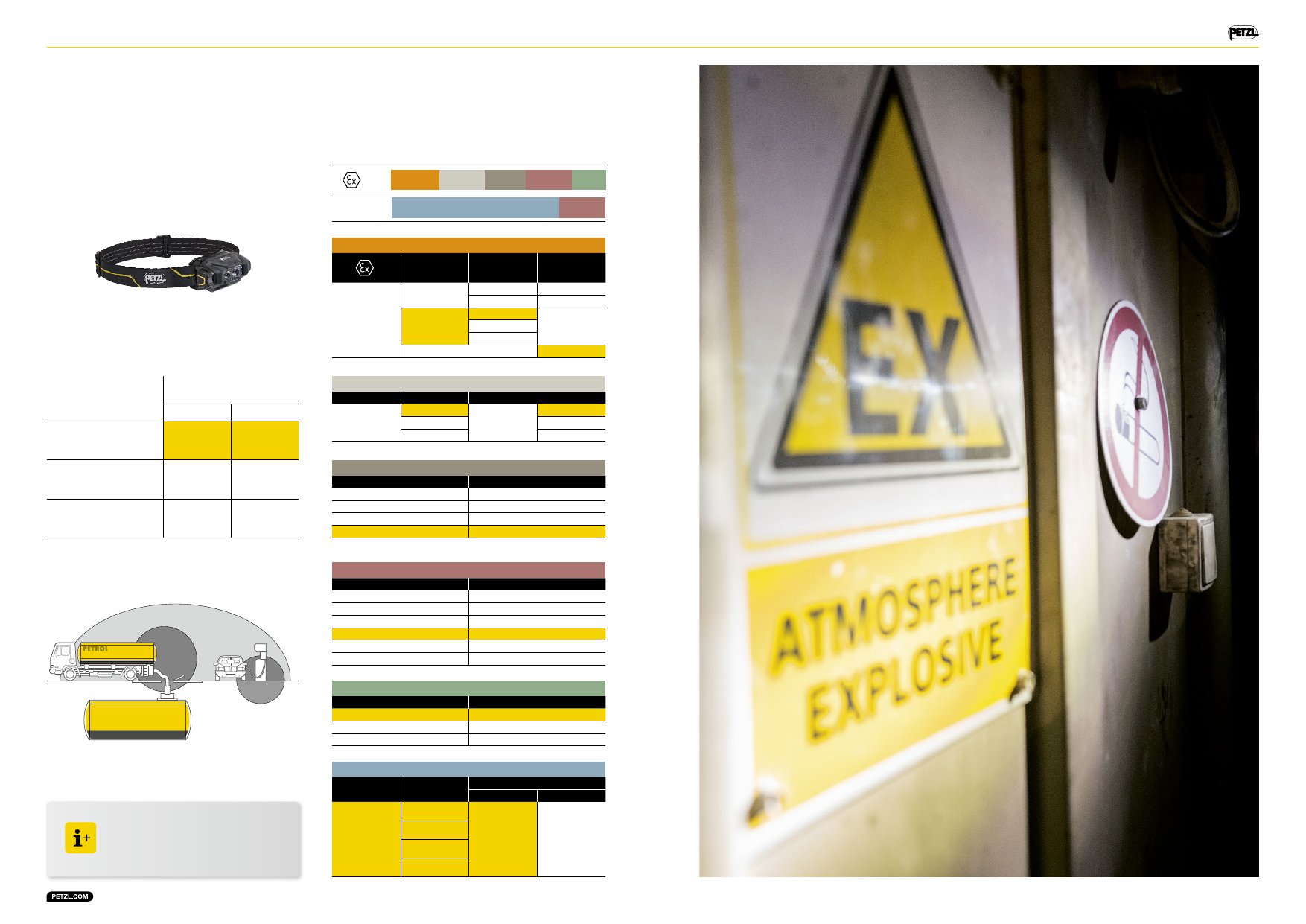

Come leggere una marcatura ATEX, HAZLOC

della lampada frontale PIXA Z0?

Le atmosfere esplosive
