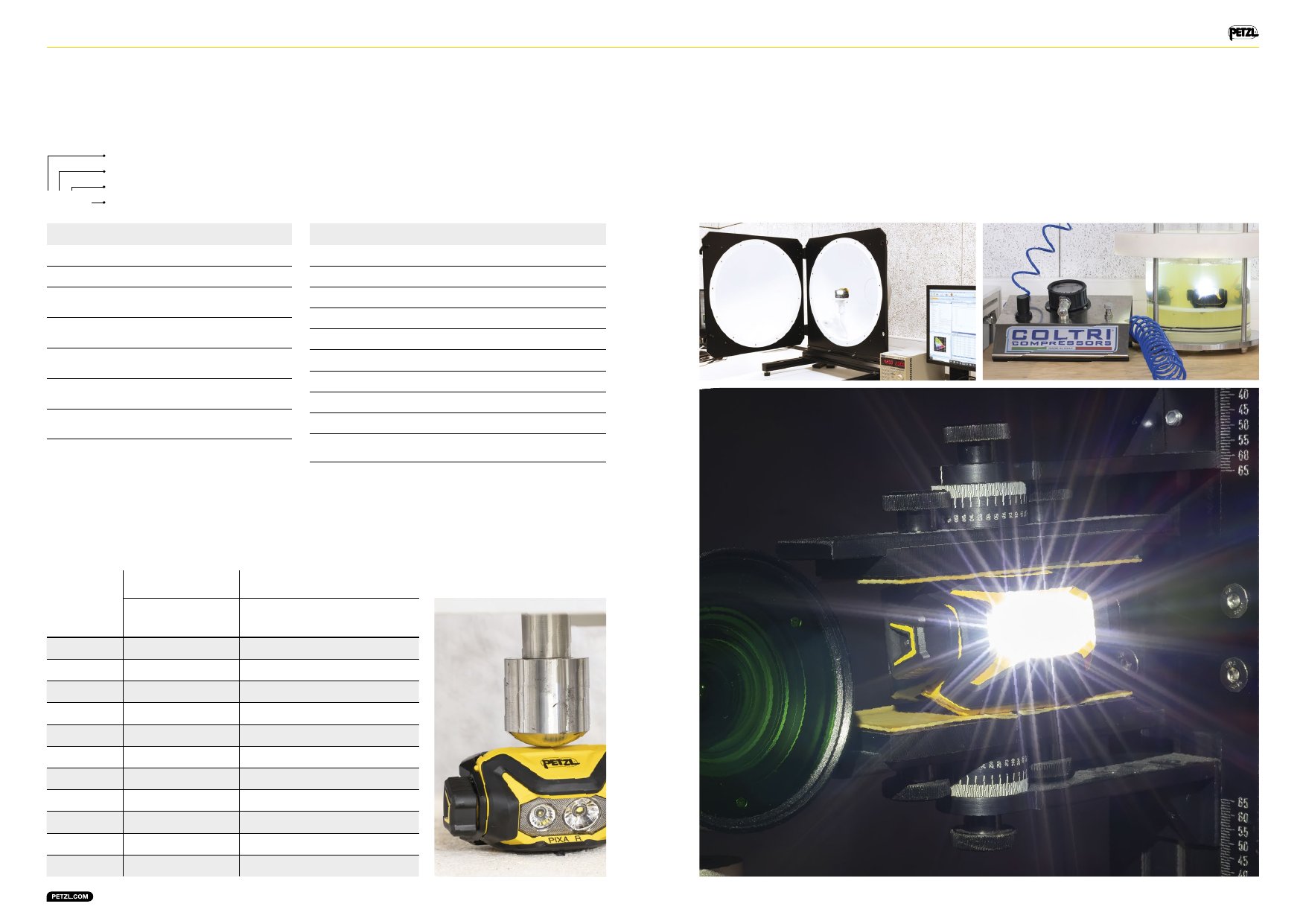

ZONE 0

ZONE 0 ZONE 1

ZONE 2

ZONE 1

II 1 G

Class I Div 1 A, B, C, D

HAZLOC

Ex ia IIC T4

T4

Ga

ATEX CODING

II 1

G

Equipment

group

Equipment

category

EU

Explosive

atmosphere

symbol

I: mining

M1: energised

M2: de-energised*

II: non-mining

1: zone 0

2: zone 1

3: zone 2

Gas

* in presence of explosive atmosphere

ELECTRICAL PROTECTION CONCEPTS

Standard IEC/EN Code Zone

60079-11

Ex ia

Intrinsic

Safety

0

Ex ib 1

Ex ic 2

CSA C22.2 No. 60079-11, UL 60079-11 and UL 913

GAS GROUPS

Gas group Representative test gas

I Methane (mining only)

IIA Propane

IIB Ethylene

IIC Hydrogen

Gases are classified according to the ignitability of gas-air mixture.

Refer to IEC/EN 60079-20-1 for classification of common gases and vapors.

TEMPERATURE CLASS

T class Maximum surface temperature

T1 450°C

T2 300°C

T3 200°C

T4 135°C

T5 100°C

T6 85°C

EQUIPMENT PROTECTION LEVEL

Equipment protection level Zone

ia 0 (Ga)

ib 1 (Gb)

ic 2 (Gc)

HAZLOC CODING

Class Group

Division

1 2

I

Gases,

vapors,

liquids

A: Acetylene

Explosive and

always dangerous

Where ignitable

concentrations of

flammable gases,

vapors or liquids

are not likely to

exist under

normal operating

conditions.

B: Hydrogen

C: Ether

D: Hydrocarbons,

fuels, solvents

PIXA

®

Z0

ATEX HAZLOC

ZONE 0 Class I Div 1

ZONE 1 Class I Div 1

ZONE 2 Class I Div 2

Clasif icación de las zonas ATEX/HAZLOC

Atmósfera explosiva

Combustible de tipo gases

Permanente o durante

largos periodos

Ocasional

Accidental

Para más información sobre las legislaciones

ATEX y HAZLOC, consulte Petzl.com

La PIXA Z0 se ha diseñado para responder a las dificultades de

las profesiones de la industria y del mantenimiento en atmósferas

explosivas gracias a sus certificaciones ATEX zona 0 (II 1 G Ex ia

IIC T4), HAZLOC (Clase I Div 1 A, B, C, D T4) y IECEx (Gas: Ex

ia IIC T4 Ga). Robusta, estanca y resistente a ciertos productos

químicos, está destinada a las utilizaciones intensivas y exigentes

de los profesionales.

Si se identifica un riesgo de explosión en una atmósfera, los emplazamientos peligrosos están clasificados en zonas de riesgo,

según la frecuencia y el tipo de combustible, gas o polvo. Todos los materiales utilizados en estas zonas deben entonces ser

conformes con la reglamentación en vigor en este tipo de zonas (ATEX y/o HAZLOC).

Ejemplo de zona ATEX (combustible de tipo gas)

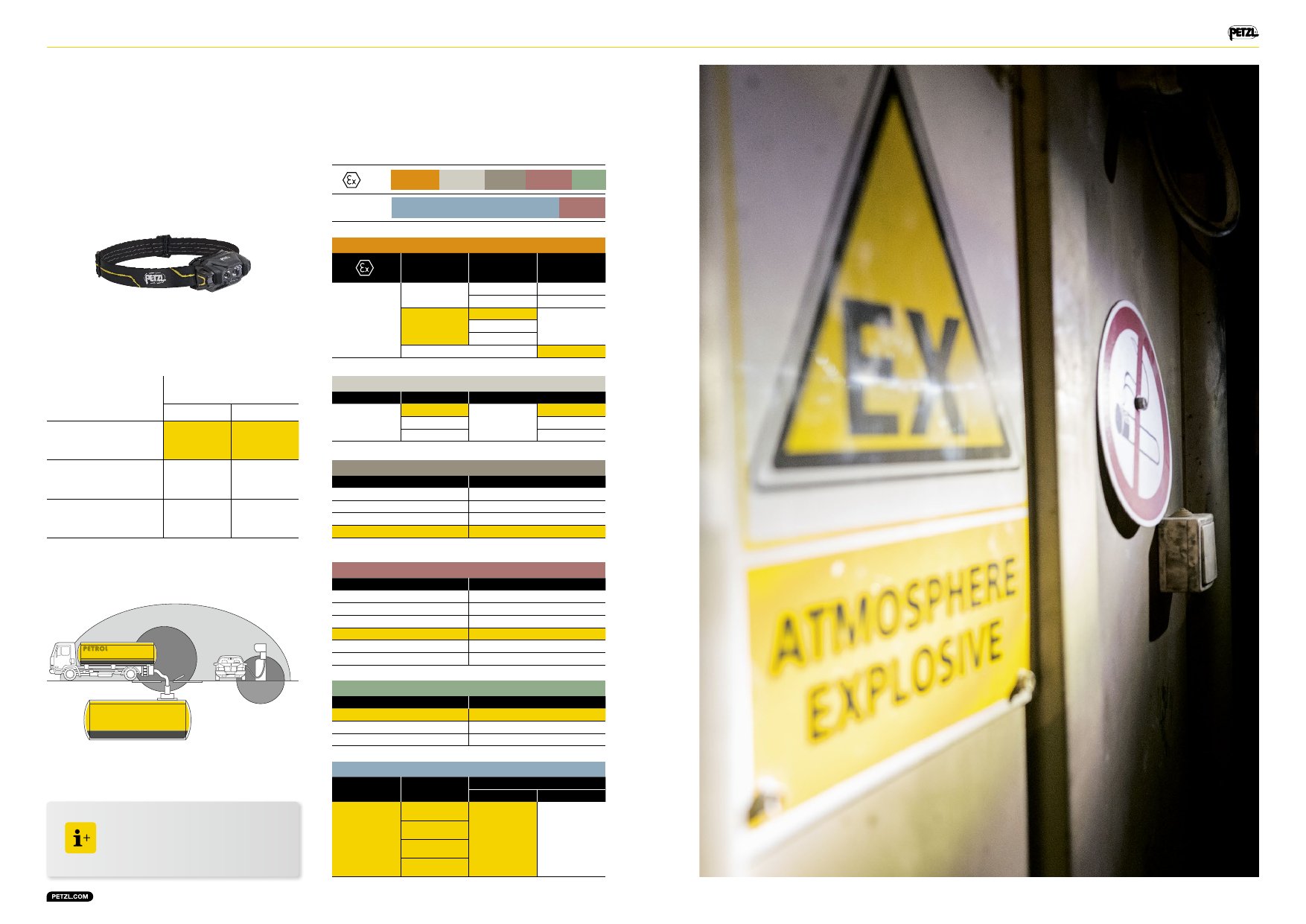

¿Cómo leer un marcado ATEX, HAZLOC

de la linterna frontal PIXA Z0?

Las atmósferas explosivas
