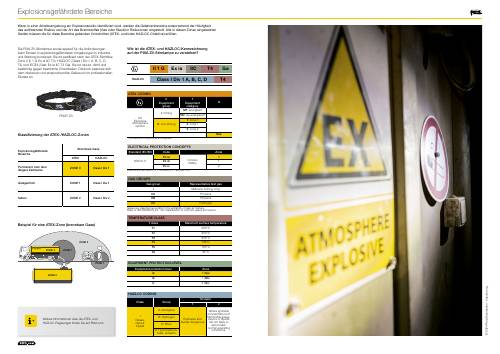

ZONE 0

ZONE 0 ZONE 1

ZONE 2

ZONE 1

II 1 G

Class I Div 1 A, B, C, D

HAZLOC

Ex ia IIC T4

T4

Ga

ATEX CODING

II 1

G

Equipment

group

Equipment

category

EU

Explosive

atmosphere

symbol

I: mining

M1: energised

M2: de-energised*

II: non-mining

1: zone 0

2: zone 1

3: zone 2

Gas

* in presence of explosive atmosphere

ELECTRICAL PROTECTION CONCEPTS

Standard IEC/EN Code Zone

60079-11

Ex ia

Intrinsic

Safety

0

Ex ib 1

Ex ic 2

CSA C22.2 No. 60079-11, UL 60079-11 and UL 913

GAS GROUPS

Gas group Representative test gas

I Methane (mining only)

IIA Propane

IIB Ethylene

IIC Hydrogen

Gases are classified according to the ignitability of gas-air mixture.

Refer to IEC/EN 60079-20-1 for classification of common gases and vapors.

TEMPERATURE CLASS

T class Maximum surface temperature

T1 450°C

T2 300°C

T3 200°C

T4 135°C

T5 100°C

T6 85°C

EQUIPMENT PROTECTION LEVEL

Equipment protection level Zone

ia 0 (Ga)

ib 1 (Gb)

ic 2 (Gc)

HAZLOC CODING

Class Group

Division

1 2

I

Gases,

vapors,

liquids

A: Acetylene

Explosive and

always dangerous

Where ignitable

concentrations of

flammable gases,

vapors or liquids

are not likely to

exist under

normal operating

conditions.

B: Hydrogen

C: Ether

D: Hydrocarbons,

fuels, solvents

PIXA

®

Z0

ATEX HAZLOC

ZONE 0 Class I Div 1

ZONE 1 Class I Div 1

ZONE 2 Class I Div 2

Klassif izierung der ATEX-/HAZLOC-Zonen

Explosionsgefährdete

Bereiche

Brennbare Gase

Permanent oder über

längere Zeiträume

Gelegentlich

Selten

Weitere Informationen über die ATEX- und

HAZLOC-Regelungen finden Sie auf Petzl.com

Die PIXA Z0-Stirnlampe wurde speziell für die Anforderungen

beim Einsatz in explosionsgefährdeten Umgebungen in Industrie

und Wartung konzipiert: Sie ist zertifiziert nach der ATEX-Richtlinie

Zone 0 (II 1 G Ex ia IIC T4), HAZLOC (Class I Div 1 A, B, C, D

T4) und IECEx (Gas: Ex ia IIC T4 Ga). Sie ist robust, dicht und

beständig gegen bestimmte Chemikalien. Dadurch passt sie sich

dem intensiven und anspruchsvollen Gebrauch im professionellen

Einsatz an.

Wenn in einer Arbeitsumgebung ein Explosionsrisiko identifiziert wird, werden die Gefahrenbereiche entsprechend der Häufigkeit

des auftretenden Risikos und der Art des Brennstoffes (Gas oder Staub) in Risikozonen eingestuft. Alle in diesen Zonen eingesetzten

Geräte müssen die für diese Bereiche geltenden Vorschriften (ATEX- und/oder HAZLOC-Direktive) erfüllen.

Beispiel für eine ATEX-Zone (brennbare Gase)

Wie ist die ATEX- und HAZLOC-Kennzeichnung

auf der PIXA Z0-Stirnlampe zu verstehen?

Explosionsgefährdete Bereiche
